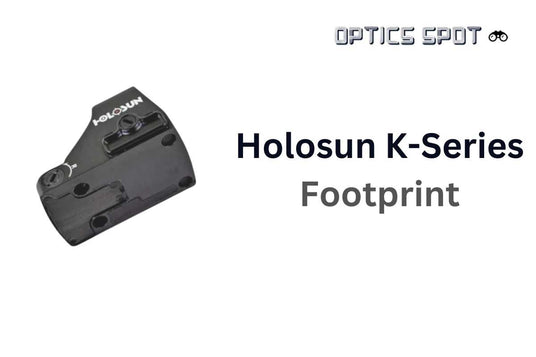

Holosun K-sarjan jalanjälkistandardi

K-sarjan punapiste kiinnityskuvio on muokattu versio Shield RMSc standardista. Verrattuna Shield standardiin, K-sarjassa ei ole liitäntöjä laitteen takana, ja myös etuliitännät ovat hieman vähemmän syviä. Tämä tarkoittaa, että jos haluat mukauttaa punapiste Shield standardiin, sinun täytyy leikata takanastat ja lyhentää etunastat.

Muokkaaminen tuo kuitenkin mukanaan muita riskejä - voit vahingoittaa kiinnikettä. Lisäksi menetät takuun tällaiselle kiinnikkeelle muokkauksen vuoksi. Tästä syystä käsittelemme K-sarjan kiinnityskuviota erillisenä kiinnitysstandardina Shield RMSc standardin sijaan.

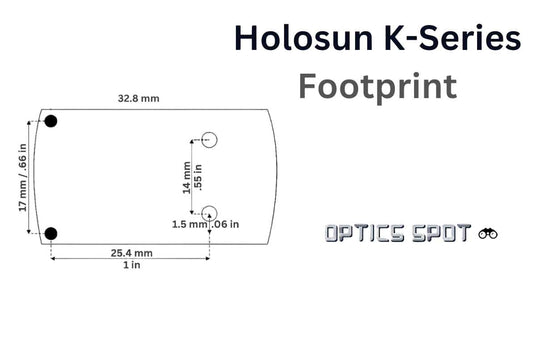

Holosun K-sarjan kuvio koostuu kahdesta liitännästä tähtäimen etukulmien edessä ja kahdesta ruuvinreiästä tähtäimen takana.

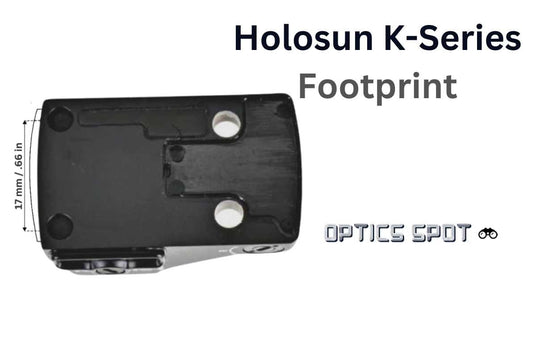

Etuliitännät ovat 17 mm / 0,66 tuumaa toisistaan. Näiden kahden liitännän sijainti vastaa kiinnityspinnan nastojen sijaintia mille tahansa tämän standardin kiinnikkeelle.

Ruuvinreiät sijaitsevat optisen laitteen takaosassa. Näitä käytetään tähtäimen kiinnittämiseen kiinnikkeisiin. Nämä kaksi ruuvinreikää ovat 14 mm / 0,55 tuumaa toisistaan.

Ruuvit, joita käytetään näissä ruuvinrei'issä, sisältyvät aina tähtäimen pakkaukseen.
